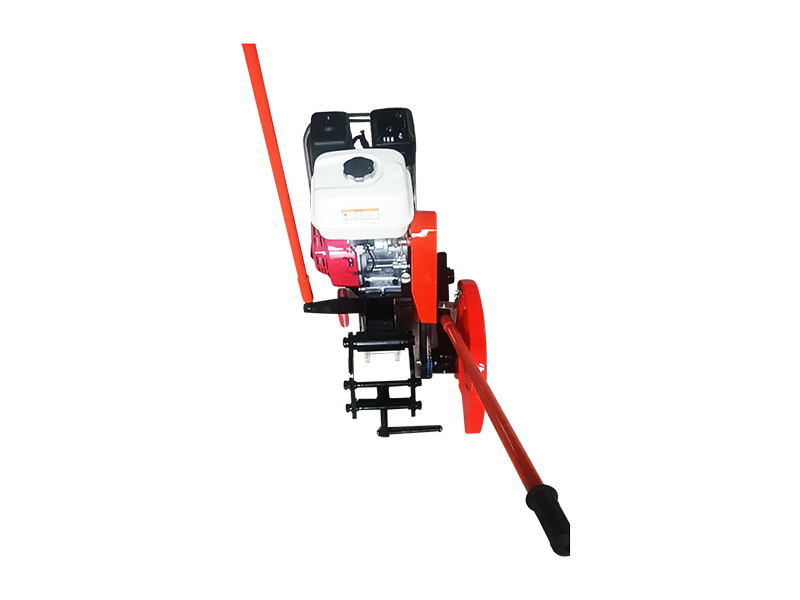

本內燃切軌機是一種輕便效率切軌機。它以本田四沖程汽油機為動力，起動輕快，運轉穩定，低耗耐用，噪音低，振動小。它結構精巧，裝卸快捷，卡軌牢固，體積小，重量輕，操作方便，切口質量好，砂輪利用率高，可軌行和陸行移動。適用 43~75kg/m 各型鋼軌切割作業。

一、主要技術參數

汽油機：本田汽油機，4.8kx/3600rpm

空載轉速：3000r/min

砂輪規格：PB400 ×32×3.2，線速度70米/秒

切軌時間：60kg/m鋼軌，90-110S

砂輪片利用率：切 43 kg/m 鋼軌，使用5-7次;

切 50 kg/m 鋼軌，使用4-5次；切60 kg/m鋼軌，使用了-5次；切7Skg/m 鋼軌，使用2-3次。

斷面質量：垂直度不大于士0.5mm，表面光潔，無燒傷。

其它：可在軌道及地面上推行。

整機質量：45kg

外形尺寸：730×400× 450mm

二、設計特點

本機切割頭圍繞兩個軸旋轉，砂輪片對鋼軌的切割方向可作隨機變化，避純了砂輪片定向切割易燒結的缺陷，砂輪片達到高質效率切軌的目的。本機可由軌頂及鋼軌;里外側三個方向切制鋼軌，銀商了的輪片利用率。本機獨特之處在于：當切軌機裝卡到鋼軌上，如果砂輪片設有對推切割面，調整微洞裝路，即使礦輪片對準切割面，不用第二次裝卡，十分方便快捷。

三、安裝方法

1.安裝砂輪片

安裝之前，應檢查砂輪片是否有裂紋，并用直尺檢查兩側面是否平整，使用表面四凸不平的砂輪片會造成切口偏斜或夾鋸現象。不能使用儲存期過長及受潮的砂輪片。

       裝砂輪片時，?螺栓旋緊力要適當，過分用力易使砂輪片破裂。

2.安裝切軌機

首先將卡軌器卡到鋼軌上，拉動拔桿，使卡軌器的兩塊定位板與鋼軌頂面密貼接觸后，再用手旋緊卡緊螺釘。

四、操作方式

一.一般方式

左手拉動扳桿，使切軌機處于鋼軌上方，此時右手應握住操作桿以防砂輪片撞到鋼軌上。

首先切割軌頭及軌腹，此時應注意以下幾點。

1. ?由于新砂輪片邊緣各處同轉半徑不盡相同，所以高速旋轉中會產生跳動現象。此時右手應向上少提操作桿，使砂輪片和鋼軌輕緩按觸，隨著砂輪片的磨圓，跳動現象即可消失。

2. ?切割時，砂輪片的進給主要依靠自身重量。右手不要向下施加壓力。

3. ?左手握扳桿應不停地往復擺動，擺動頻率每分鐘 30-60 次，擺動幅度 120-200 毫米，使砂輪片在軌頭寬度范圍內來回移動。不可停留在某一處，否則易燒砂輪片。  切軌腹時擺動幅度可小一些，頻率可快一些。切完軌頂及軌腹后，右手拾起操作桿，左手握緊扳桿將切軌機拉向自身位置，切割軌底直至將鋼軌切斷。

二、用于切割焊接軌的方法

切割斷面垂直度要求較高的焊接軌，可按以下方式操作：

1. ?按一般方式切割鋼軌頭部（不切割鋼軌腹部）。

2. ?從鋼軌內側（操作者一方）切割軌底、軌腹，切透軌腹，并切過大半軌底。

3. ?將切軌機恢復至初始位置，從鋼軌外側切割剩余部分。此時，左手仍不停地扳動扳桿，不斷變換砂輪片的切割位置。

五、維修和保養

1. ??用戶在使用前按圖所示，安裝扳桿及操作桿。

2. ??卡軌器上的高速螺釘，出廠時已調整好，一般不要調整，使用中若出現切的軌斷面不垂直時可調整螺釘，但調后鎖緊。

3. B850三角帶使用初期磨耗較快，注意隨時張緊。

4. 切軌機運行累計 1000 小時，或未超過 1000小時但超過一年半時間曾未檢修應解體保養砂輪軸軸承。

六丶故障與修理

砂輪片

局部燒焦

1、砂輪片表面翅曲不平造成

切口明顯偏斜

1. ??砂輪片局部燒焦，切割能力明顯降低

2. ??三角帶松馳

工、砂輪片局部過硬切割能力

差

2、扳桿末擺動或擺幅太小

工、砂輪片有面翅曲不平

斷面垂直 2、砂輪片質量差或厚度薄

度超限

13、切割方法待改進

張緊三角帶

擺幅加大

采用三向切割
